脈沖噴吹控制儀

瀏覽量:

1000

脈沖噴吹控制儀

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件應用領域

產品描述

參數

格潤環保

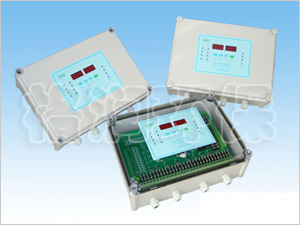

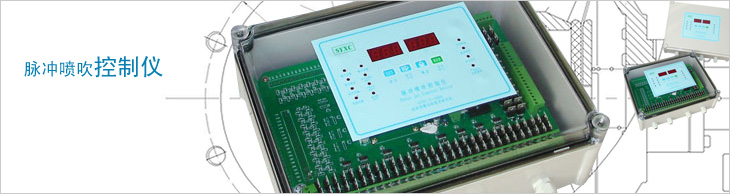

袋式除塵通用脈沖噴吹控制儀

　　脈沖噴吹控制儀是用于脈沖袋式除塵器噴吹清灰系統的控制裝置，它的輸出信號控制電磁脈沖閥，噴吹壓縮空氣對濾袋循序清灰，使除塵器的阻力保持在設定的范圍內，以保護除塵器的處理能力和收塵效果。

　　控制儀輸出一個電信號持續的時間，稱為脈沖寬度。

　　控制儀輸出二個電信號之間的間隔時間，稱為脈沖間隔。

　　控制儀輸出電信號完成一個循環，所需的時間，稱為脈沖周期。

一、產品特點

　　機殼：精致透明的裸式PC工程機殼，具有外觀新穎，密封，防塵效果好，迎合了現代國際潮流。

　　機芯：采用單片機技術控制脈沖輸出，使脈沖寬度，脈沖間隔和輸出門數可根據現場所需隨意設定，實現了智能化控制。

　　電源：采用進口電源元件，從而保證了整機的可靠性，在惡劣的工礦條件下長期穩定的工作。

差壓控制：可配接二線無源差壓變送器，4-20mA標準電流信號，使除塵器的阻力保持在設定范圍內，以保證除塵囂的經濟運行。

　　接線：方便靈活的插拔式接線端子。

二、技術指標

額定輸入電壓：AC220V　　　　50HZ

額定輸出電壓：DC24V　　　　耗電≤8W

額定輸出電流：1A

使用環境：溫度-25℃～+55℃　相對濕度≤85％

防護等級：IP65

脈沖間隔調節范圍：1～999秒

脈沖寬度調節范圍：0.1～9.9秒

脈沖周期調節范圍：1～999秒

輸出路數：1～160門任選

差壓控制：信號接差壓端子

遠程通訊：通過485與電腦連接

外形尺寸：380×280×150

三、安裝使用

　　用戶在安裝使用控制儀之前，應先認真閱讀說明書、熟悉和理解說明書的各點內容，是正確使用控制儀的基本條件。

　　1、安裝：

　　(1)擰去控制儀上蓋四角的緊固螺栓，即能取下上蓋?？刂苾x外殼四角通孔是用于安裝固定螺釘?shù)?，用M5十字螺釘固定。尺寸為355×255。

　　(2)控制儀的使用導線推薦使用RV1×25/0.15銅線，從控制儀外殼的敲落孔中進出，并應裝上密封接頭，注意穿過密封接頭的導線根數要合適，不要過緊或過松，以免損壞或影響密封性能，選擇合適的平墊和橡膠墊圈可適用不同的導線根數。

　　(3)注意印刷線路板上的接線符號?！癆C220V”端子應接交流220V電源，“GND”為接地線，千萬不要接錯，1至終位(如80位控制儀應為1～80，以此類推)及DC24V端子(共用線)接至電磁脈沖閥。

四、操作說明

　　通用脈沖噴吹控制儀可實現對袋式除塵器的兩種控制方式，即“在線運行”與“離線運行”。袋式除塵器在過濾運行工作中，對濾袋依次清灰的方式稱為“在線清灰”。

袋式除塵器分成若干個倉室，依次關閉每個倉室提升閥(氣缸)，進行逐個倉室噴吹清灰，以提高濾袋的清灰效果稱為“離線清灰”。“離線清灰”又分為每室1個脈沖閥與每室多個脈沖閥兩種。

　　1、控制儀自動運行

　　控制儀接通電源，處于停止?fàn)顟B(tài)，數碼管“A”顯示輸出室數，數碼管“B”顯示輸出位數，按“啟動”鍵，控制儀開始自動運行。再按“停止”鍵控制儀停止運行。如需要通電就自動運行，要將“差壓端子”短接。

　　2、控制儀手動測試

　　控制儀在停止?fàn)顟B(tài)下，按“手動”鍵，數碼管“B”顯示位數，可按“移位”“增加”鍵改變位數，再按“啟動”鍵，啟動所選擇位數；按“停止”鍵停止；按“設定”鍵退出。便于除塵器初裝調試時使用。

　　3、差壓運行

　　應外接控制開關或差壓控制儀，控制儀處于停止?fàn)顟B(tài)時，當差壓控制開關接通時，控制儀即開始啟動，按序輸出。當差壓控制開關斷開時，控制儀即停止運行。

　　4、在線運行與離線運行

　　當控制儀的“輸出室數”設定值為“000”時，控制自動轉換成在線運行。按“設定”鍵保存，啟動運行，這時“在線運行”指示燈亮；

　　當控制儀的“輸出室數”設定數值為“123”時，控制自動轉換成離線運行。按“設定”鍵保存，啟動運行，這時“離線運行”指示燈亮；

　　當控制儀的“輸出室數”設定數值為“123”時，控制儀的“輸出位數”又設定值為“001”時，控制儀輸出為每室1閥。

而“輸出位數”設定為多數值時，如“012”，控制儀輸出為每室12個閥。

　　5、修改控制參數

　　輸出位數：先按“設定”鍵，數碼管“B”顯示輸出位數，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　脈沖寬度：先按“設定”鍵，數碼管“B”顯示脈沖寬度，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　脈沖間隔：先按“設定”鍵，數碼管“B”顯示脈沖間隔，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　周期間隔：先按“設定”鍵，數碼管“B”顯示周期間隔，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　輸出室數：先按“設定”鍵，數碼管“B”顯示輸出室數，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　停風至噴吹延時A：當控制儀離線清灰時，每室的提升閥(氣缸)打開至本室的第一個脈沖閥噴吹的間隔時間稱為“停風至噴吹延時A”。設定參數先按“設定”鍵，數碼管“B”顯示間隔時間，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　塵降時間延時B：當控制儀離線清灰時，每室的最后一個脈沖閥噴吹至本室的提升閥(氣缸)關閉的時間稱為“塵降時間延時B”。設定參數先按“設定”鍵，數碼管“B”顯示間隔時間，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

　　室間隔延時C：當控制儀離線清灰時，每室的提升閥(氣缸)關閉至下一室的提升閥(氣缸)打開的時間稱為“室間隔延時C”。設定參數先按“設定”鍵，數碼管“B”顯示間隔時間，再按“移位”鍵與“增加”鍵，改變數值，按“設定”鍵即自動保存；

五、接線方法

　　1、注意印刷線路板上的接線符號，“AC220V”端子應接交流AC220V電源，DC24V+公共線端子及1—160位輸出接至電磁脈沖閥。

控制儀在線運行接線圖

控制儀離線運行接線圖(每室一個脈沖閥)

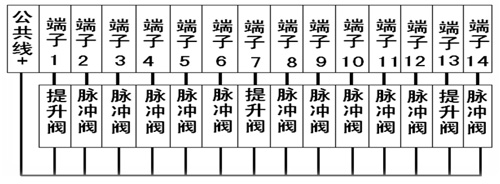

控制儀離線運行接線圖(每室若干個脈沖閥)

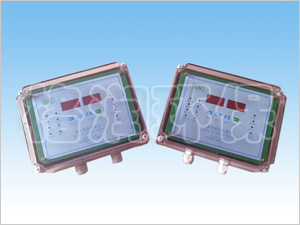

SYXC-MK-XX型脈沖噴吹控制儀

SYXC-MK-XX型脈沖噴吹控制儀用于在線清灰袋式除塵器。

　　脈沖噴吹控制儀是用于脈沖袋式除塵器噴吹清灰系統的控制裝置，它的輸出信號控制電磁脈沖閥對濾袋清灰，使除塵器的阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效果。

　　控制儀輸出一個電信號持續的時間，稱為脈沖寬度。

　　控制儀輸出二個電信號之間的間隔時間，稱為脈沖間隔。

　　控制儀輸出電信號完成一個循環，所需的時間，稱為脈沖周期。

一、產品特點

　　機殼：精致透明的裸式PC工程機殼，具有外觀新穎，密封，防塵效果好，迎合了現代國際潮流。

　　電源：采用進口電源元件，從而保證了整機的可靠性，在惡劣的工礦條件下長期穩定的工作。

　　接線：方便靈活的插拔式接線端子。

二、技術指標

電源電壓：AC220V　　　　50HZ；

每路輸出電壓電流：DC24V/1A；耗電≤8W；

使用環境：溫度-25℃—+55℃　相對濕度≤90％；

防護等級：IP65；

脈沖間隔調節范圍：1—99秒；

脈沖寬度調節范圍：0.05—0.2秒；

輸出路數：1—100門任選；

差壓控制：信號接差壓端子；

重量：1.6Kg；

體積：250×190×100 。

三、安裝使用

用戶在安裝使用控制儀之前，應先認真閱讀說明書、熟悉和理解說明書的各點內容，是正確使用控制儀的基本條件。

　　1、安裝：

　　(1)擰去控制儀上蓋四角的緊固螺栓，即能取下上蓋?？刂苾x外殼四角通孔是用于安裝固定螺釘?shù)?，用M4十字螺釘固定。(見圖1)

　　(3)注意印刷線路板上的接線符號。“AC220V”端子應接交流220V電源，“”為接地線，千萬不要接錯，1至終位(如24位控制儀應為1～24，以此類推)及DC24V端子(共用線)接至電磁脈沖閥。接線方法見圖2

　　(4)控制儀印刷板上的差壓輸入端子與差壓控制儀相連即可進行定時差壓清灰。

　　2、使用：(見圖2)

　　(1)控制儀接通電源，處于停止?fàn)顟B(tài)，數碼管顯示輸出位數，按“啟動”鍵，24V輸出從第一位開始循環進行，至終位返回，再進行新的循環。數碼管依次顯示“1～24”。按“停止”鍵，控制儀進入停止?fàn)顟B(tài)，(即設定狀態)可進行參數設定。

　　(2)設定輸出位數：直接按“”或“”鍵，增加或減少控制儀的輸出數量，數碼管顯示所設定的輸出位數。

　　(3)設定脈沖寬度：先按“設定”鍵，數碼管顯示“0.1……0.5”，顯示數字閃爍，再按“”或“”鍵增加或減少脈沖寬度。數碼管顯示“0.1”等于時間0.05秒。(即顯示“0.1”=0.05秒　顯示“0.２”=0.１秒，一般脈沖寬度設定為“0.2”)。

　　(4)設定脈沖間隔：再按“設定”鍵，數碼管顯示“01……99”，顯示數字閃爍，再按“”或“”，增加或減少脈沖寬度。

　　(5)啟動運行：按啟動鍵，數碼管顯示“01”開始循環進行，24V輸出與此同步，至終后返回，再進行新的循環。

　　(6)差壓運行：應外接差壓控制開關或差壓控制儀，按“停止”鍵，讓控制儀處于停止?fàn)顟B(tài)下，當差壓控制開關接通時，控制儀即開始啟動，按序輸出。當差壓控制開關斷開時，控制儀即停止運行。因此減少了壓縮空氣的消耗量，節約了能源，延長了濾袋的使用壽命。

　　(7)自動運行：控制儀處于停止?fàn)顟B(tài)下，將“差壓信號”端子與“+24V”端子短接，控制儀將自動從第一位開始循序工作。

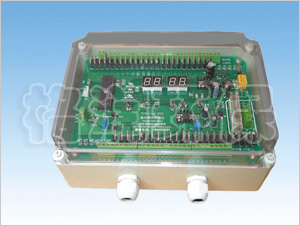

SYXC-LK-XX型脈沖噴吹控制儀

SYXC-LK-XX型脈沖噴吹控制儀用于離線清灰氣箱脈沖袋式除塵器。

安裝使用

用戶在安裝使用控制儀之前，應先認真閱讀說明書，熟悉和理解說明書的各點內容，是正確使用控制儀的基本條件。

安裝

　　(1)擰去控制儀上蓋四角的緊固螺栓，即能取下上蓋?？刂苾x外殼四角通孔是用于安裝固定螺釘?shù)模肕4十字螺釘固定。

　　(2)控制儀的使用導線推薦使用RV1×25/0.15銅線，從控制儀外殼的敲落孔中進出，并應裝上密封接頭，注意穿過密封接頭的導線根數要合適，不要過緊或過松，以免損壞或影響密封性能，選擇合適的平墊和橡膠墊圈可適用不同的導線根數，見圖1

使用

　　(1)控制儀接通電源，處于停止?fàn)顟B(tài)，數碼管顯示輸出位數，按“啟動”鍵，DC24V輸出從第一位開始循環進行，至終位返回，再進行新的循環。數碼管依次顯示輸出位數。按“停止”鍵，控制儀進入停止?fàn)顟B(tài)，(即設定狀態)可進行參數設定。

　　(2)設定輸出位數：先按“設定”鍵，“輸出位數”指示燈亮，再按“+”或“-”鍵，增加或減少控制儀的輸出位數，數碼管顯示輸出的位數，按“存儲”鍵儲存。

　　(3)設定脈沖寬度：再按“設定”鍵，“脈沖寬度”指示燈亮，按“+”或“-”鍵，增加或減少控制儀的脈沖寬度，按“存儲”鍵儲存。

　　(4)設定脈沖間隔：再按“設定”鍵，脈沖間隔指示燈亮，數碼管“A”顯示要設定的輸出位數，數碼管“B”顯示脈沖間隔。數碼管“B”顯示的脈沖間隔是數碼管“A”顯示的輸出位數，工作后至下一位的間隔時間。再按“　”或“　”，增加或減少輸出位數。按“+”或“-”鍵增加或減少脈沖間隔，每設定一次輸出位數的脈沖間隔都要按“存儲”鍵儲存。

　　(5)設定結束：再按“設定”鍵，指示燈滅，控制儀進入停止?fàn)顟B(tài)。

　　(6)自動運行：將“自動運行”短接線插至“AUTO”端，控制儀即自動運行。

　　(7)差壓運行：應外接差壓控制開關或差壓控制儀，按“停止”鍵，讓控制儀處于停止?fàn)顟B(tài)下，當差壓控制開關接通時，控制儀即開始啟動，按序輸出。當差壓控制開關斷開時，控制儀即停止運行。

接線方法

　　(1)注意印刷線路板上的接線符號。“AC220V”端子應接交流220V電源，DC24V端子(公共線)及1-60位輸出接至電磁脈沖閥。(見圖2)
